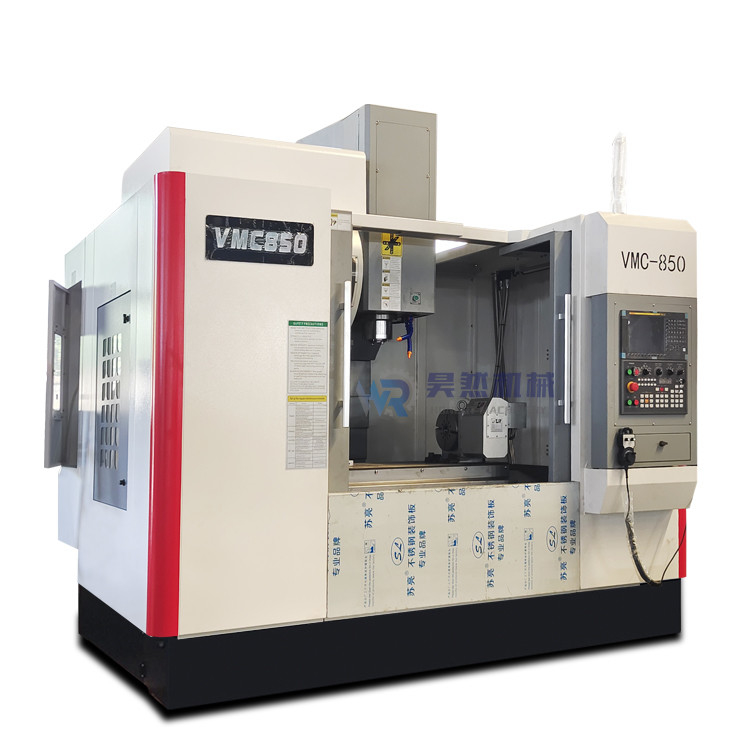

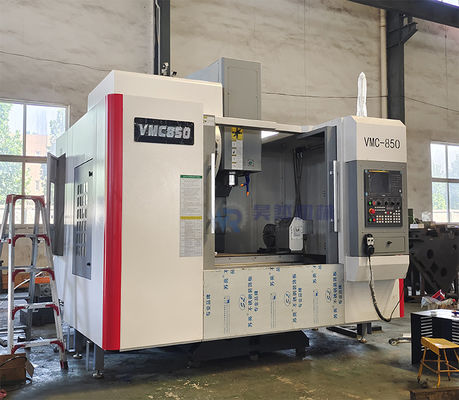

Produktdetails:
|
Garantie: | 3 Jahre | Gewicht: | 4800kg |
---|---|---|---|
Maß (L*W*H): | 3200*2800*3200mm | Bedingung: | Neu |
Art: | Vertikale | Spannung: | 380V 50HZ |
Energie (W): | 7.5/11 Kilowatt | Spindelkonus: | BT40 |
Hervorheben: | Hochpräzise VMC-3-Achsen-Maschine,vertikales 3-Achsen-CNC-Bearbeitungszentrum,VMC850 3-Achsen-Bearbeitungszentrum |
Produkteinführung
Die Hochgeschwindigkeits- und Hochsteifigkeitsspindeleinheit des Bearbeitungszentrums ist mit dem Servospindelmotor kombiniert;X/Y/Z verwendet einen Servomotor mit hohem Drehmoment.X/Y/Z verwendet eine hochpräzise und hochfeste Kugelumlaufspindel der Provinz Taiwan, ein japanisches NSK-Lager und eine hochpräzise importierte Verriegelung Abschreckprozess nach dem Präzisionsschleifen;Die Gleitfläche besteht aus hochfestem, verschleißfestem Material mit Kunststoffband.Y-Richtungsführungsschienen für die Vierspurkonstruktion (einschließlich Hilfsführungsschiene) erhöhen die Steifigkeit und Festigkeit der Werkzeugmaschine erheblich.
Modell
|
VMC650
|
VMC840
|
VMC850
|
VMC855
|
Tischgröße (mm)
|
1000*400
|
1000*400
|
1000*500
|
1000*550
|
Max.zulässige Belastung (kg)
|
400
|
300
|
500
|
500
|
X-Achsen-Hub (mm)
|
650
|
800
|
800
|
800
|
Verfahrweg der Y-Achse (mm)
|
400
|
400
|
500
|
550
|
Verfahrweg der Z-Achse (mm)
|
550
|
550
|
500
|
550
|
T-Nut
|
3-18-120
|
3-18-140
|
5-18-108
|
18.05.90
|
Spindelmitte zur Z-Achsen-Führungsfläche (mm)
|
485
|
445
|
552
|
590
|
Spindelstirnfläche zum Arbeitstisch (mm)
|
100-650
|
100-650
|
110-610
|
120-670
|
Spindelkegelloch
|
BT40-120
|
BT40-120
|
BT40-140
|
BT40-150
|
Spindelgeschwindigkeit (U/min)
|
8000
|
8000
|
8000
|
8000
|
X/Y/Z-Schnellbewegung (m/min)
|
48/48/48
|
30.30.18
|
48/48/48
|
48/48/48
|
Maschinengewicht (kg)
|
3800
|
3200
|
5300
|
5500
|
Modell
|
VMC966 I
|
VMC1050
|
VMC1160
|
VMC1165
|
Tischgröße (mm)
|
1100*550
|
1200*420
|
1200*600
|
1200*600
|
Max.zulässige Belastung (kg)
|
600
|
500
|
800
|
800
|
X-Achsen-Hub (mm)
|
900
|
1000
|
1100
|
1100
|
Verfahrweg der Y-Achse (mm)
|
600
|
500
|
600
|
650
|
Verfahrweg der Z-Achse (mm)
|
600
|
550
|
600
|
650
|
T-Nut
|
5-18-100
|
5-18-100
|
5-18*100
|
5-18-100
|
Spindelmitte zur Z-Achsen-Führungsfläche (mm)
|
663
|
575
|
650
|
710
|
Spindelstirnfläche zum Arbeitstisch (mm)
|
100-700
|
100-650
|
120-720
|
120-720
|
Spindelkegelloch
|
BT40-150
|
BT40-150
|
BT40-150
|
BT40-150
|
Spindelgeschwindigkeit (U/min)
|
8000
|
8000
|
8000
|
8000
|
X/Y/Z-Schnellbewegung (m/min)
|
48/48/48
|
18.18.18
|
36/36/24
|
36/36/36
|
Maschinengewicht (kg)
|
5600
|
5500
|
6500
|
6800
|
